Описание задачи
Партнер компании «Агрегатор» обратился с запросом по расчету видеосервера для установки охранной системы видеонаблюдения на крупном объекте государственной монополии.

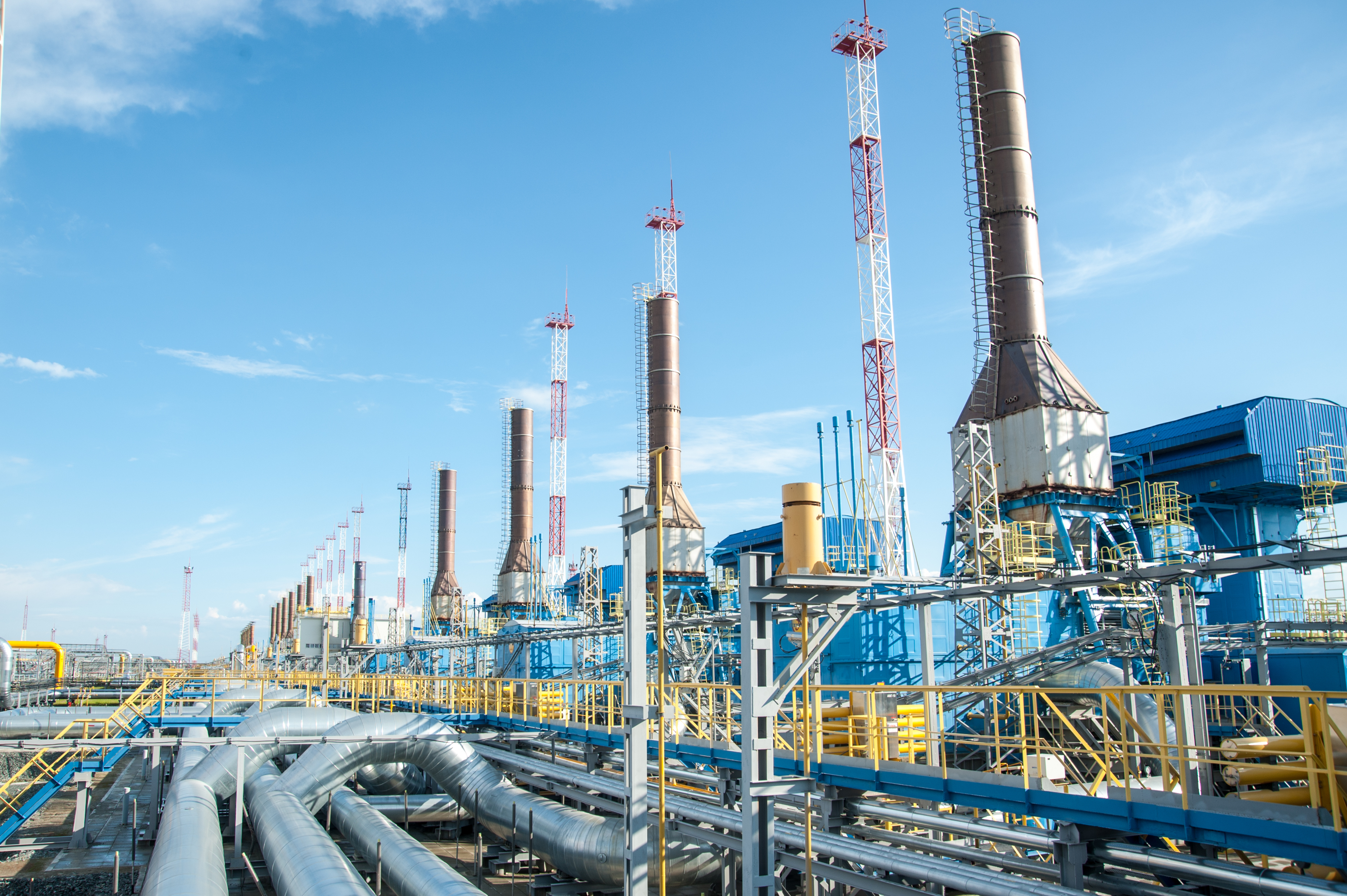

Индустриальный объект
Назначение системы видеонаблюдения
Система, представленная в данном типовом решении, предназначена для установки комплексного видеонаблюдения, т. е. для сценария, при котором оператор в реальном времени наблюдает за происходящими на объекте событиями и мгновенно реагирует на них, а также работает с архивом.
Описание системы
Для решения этой задачи специалистами компании был рассчитан и предложен заказчику мощный видеосервер для IP-камер "AGRG® VideoСервер iS IP72.2MPx.25fps.m0" серверного класса в форм-факторе 4U 19" с возможностью монтажа в телекоммуникационный шкаф. В качестве активного оборудования используются управляемые коммутаторы с поддержкой PoE на 26 портов фирмы Tantos Tsn-24P26.
В техническом задании на проектирование были указаны видеокамеры производства компании AXIS P1365-E в количестве 150 штук с разрешением до 1080p. В качестве рабочего места оператора используется сервер удаленного места "AGRG® VideoСервер vS IP12.2MPx.25fps.m4". Роль архива исполняет сервер "AGRG® VideoСервер iS ARCH 80TbR6.m0.4U". Применение в системе высокопроизводительного оборудования ведущих брендов позволяет получить максимальную работоспособность в любых условиях эксплуатации.
Работа системы видеонаблюдения на объекте ТЭК

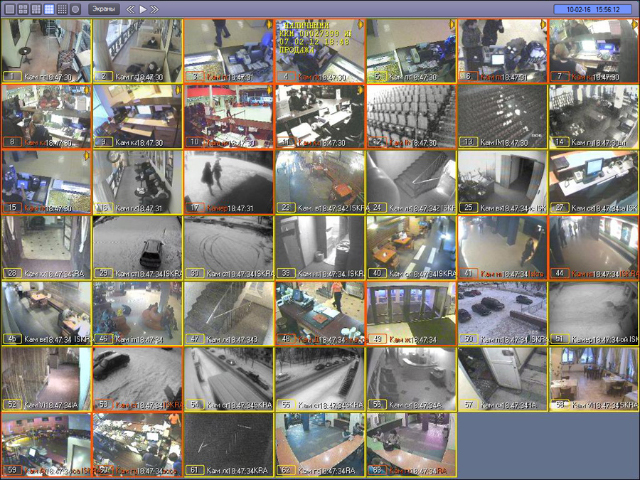

Окно ПО видеонаблюдения
Монтаж всего станционного оборудования (видеосервера, коммутатора, источника резервированного питания) проводится в 19" стойке, которая должна находиться в охраняемом вентилируемом помещении (серверной) для ограничения доступа к видеоархиву и обеспечения наилучших условий эксплуатации серверного оборудования.
Для просмотра камер в реальном времени и работы с архивом используется удаленное рабочее место оператора, расположенное в операторской на главном посту охраны.
Для коммутации видеокамер, находящихся на объекте, используются коммутаторы Tantos Tsn-24P26, установленные в настенные телекоммуникационные шкафы.
Для связи УРМ с серверами и архивом используются коммутаторы Tantos Tsn-24P26, монтированные в главном телекоммуникационном шкафу в серверной.
Видеоархив на 14 суток для каждой IP-камеры. К объекту подведен магистральный канал Ethernet - 1 Гбит. Работа видеосервера должна быть обеспечена в режиме 24/7 без остановки системы видеонаблюдения.
Преимущества системы

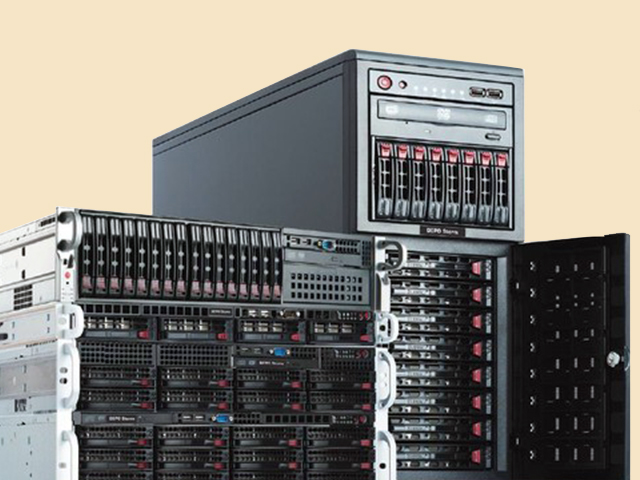

Видеосервер для IP камер AGRG® VideoСервер iS IP72.2MPx.25fps.80TbR6.m0
Для монтажа и проектирования сверхнадежной системы видеонаблюдения наши инженеры подбирают только многократно проверенные компоненты. Например, в видеосервере применяются резервные парные блоки питания с максимальной мощностью 920 Вт с перераспределением нагрузки, т.е. обеспечивается возможность замены неисправного блока питания без необходимости выключения устройства, в котором он установлен.
В видеосервере работают четырехъядерные процессоры Intel® Xeon с поддержкой Intel® HD Graphics P3000/2000, Intel® Advanced Vector Extensions и новый набор инструкций процессора Intel® AES New Instructions (Intel® AES-NI) для расширенного использования мультимедиа и повышения производительности для работы с большим количеством IP-камер.
Система видеонаблюдения установлена на твердотельный накопитель (SSD, solid-state drive) — компьютерное немеханическое запоминающее устройство на основе микросхем памяти с технологией виртуализации данных, которая объединяет два SSD-диска в логический элемент для избыточности и повышения производительности.
Камера AXIS P1365-E поддерживает цифровое управление панорамированием, наклоном и зумом, передачу потоков с нескольких секторов обзора, дистанционное управление задним фокусом. Она имеет счетчик пикселей и подключается к питанию по технологии Power over Ethernet, а также поддерживает технологию Arctic Temperature Control, обеспечивающую работу камеры при температурах от -40 °C до 50°C, что в сумме дает простоту установки и гарантированную надежность в работе.
Удобная функция для мониторинга технического состояния объекта и постоянный удаленный контроль с помощью эргономичных инструментов управления делают видеосервер для IP-камер "AGRG® VideoСервер iS IP72.2MPx.25fps.m0", возможно, лучшим из предлагаемых сейчас на рынке систем видеонаблюдения, а архивный сервер "AGRG® VideoСервер iS ARCH 80TbR6.m0.4U" самым надежным и защищенным решением для хранения видеоданных.
Смета на установку системы видеонаблюдения
Все расценки, указанные в смете на видеонаблюдение, действительны на день публикации проекта на сайте. При заказе монтажа необходимо проконсультироваться со специалистами компании «Агрегатор» для корректировки стоимости и индивидуальной адаптации решения.
| № | Наименование | Кол-во | Цена, руб. | Стоимость, руб. |
|---|---|---|---|---|
| Оборудование | ||||
| 1 | Видеосервер "AGRG® VideoСервер iS IP72.2MPx.25fps.m0" в составе: | 2 | ||
|
Платформа "AGRG® VideoСервер iS" 4U / 920W 1+1 / RMK / iC602 / Xeon E5 2nd Gen / 16Gb ECC / HW RAID Controller / 2x SSD 120Gb RAID1 / программное обеспечение - "ПО Интеллект" |
2 | |||
| 2 | Рабочая станция "AGRG® VideoСервер vS IP12.2MPx.25fps.m4" в составе: | 1 | ||
|
Платформа "AGRG® VideoСервер vS" Tower / 500W / iH97 / i7 4th Gen / 4Gb / 500Gb Value / 2x GT630_2Gb / DVD±RW / K+M USB / программное обеспечение - "ПО Интеллект" |
1 | |||
| 3 | Архив "AGRG® VideoСервер iS ARCH 80TbR6.m0.4U" | 2 | по запросу | по запросу |
|
Платформа "AGRG® VideoСервер iS" 4U / Redundant PSU / iC602 / 2x E5 2nd Generation / 16Gb ECC Reg / Controller RAID 4ch / 2x SSD 120Gb Enterprise RAID1 / 24x HDD 4Tb Enterprise HS RAID6 / GT720_1Gb / DVD±RW / K+M USB / Win7Pro64 / программное обеспечение - "ПО Интеллект" |
2 | |||
| 4 | Монитор видеонаблюдения Samsung SMT-1914 | 3 | по запросу | по запросу |
| 5 | Коммутатор Tantos Tsn-24P26 | 8 | по запросу | по запросу |
| 6 | Источник бесперебойного питания SMART UPS 2200VA USB & Serial RM 2U 230V | 1 | по запросу | по запросу |
| 7 | Панель кабельная Panduit WMPFSEY | 8 | по запросу | по запросу |
| 8 | Патч-панель, 24 порта, RJ-45 Panduit CPPL24WBLY | 8 | по запросу | по запросу |
| 9 | Камера AXIS P1355-E с разрешением 1080p | 150 | по запросу | по запросу |
| 10 | Шкаф монтажный для камер видеонаблюдения Estap SOHOLine SOH 06U25 | 7 | по запросу | по запросу |
| 11 | Шкаф телекоммуникационный Estap DG-Rack DRK 26UB 66 | 1 | по запросу | по запросу |
| Расходные материалы | ||||
| 12 | Кабельная продукция, кабель-каналы, крепежные и изоляционные материалы, соединительные устройства, розетки и разъемы (в целом, комплектом) | 1 | по запросу | по запросу |
| Работы | ||||
| 13 | Монтажные работы | 1 | по запросу | по запросу |
| 14 | Пусконаладочные работы | 1 | по запросу | по запросу |
Материалы
По ссылками ниже вы можете скачать проект к данному типовому решению.
- Пояснительная записка (DOC, 161 КБ)
- Чертеж (DWG, 1,5 МБ)
- Все файлы одним архивом (ZIP, 1,7 МБ)
